Como Crimpar um cabo de rede

Primeiramente é importante dizer que utilizamos dois padrões na crimpagem de cabos (568-A e 568-B).
Podemos utilizar qualquer um destes padrões para fazer uma rede cabeada. Porém, devemos analisar alguns aspectos:
  • para fazer uma ligação micro/switch devemos crimpar o cabo com as duas pontas iguais, ou seja, utilizar somente um dos padrões;
  • para fazer uma ligação micro/micro ou switch/switch devemos crimpar uma ponta do cabo com o padrão 568-A e a outra ponta com o padrão 568-B, este é o chamado cabo crossover;
  • se em uma rede micro/switch os cabos estão crimpados com o padrão 568-A, por exemplo, na hora de fazer um cabo novo deve-se crimpar este cabo com o padrão 568-A também. Se este cabo for crimpado com o padrão 568-B, a rede pode não funcionar corretamente.
Na figura abaixo, temos os dois padrões e como os fios devem ser encaixados dentro do conector RJ-45.
Padrão 568-A --> 1- Branco do verde; 2- Verde; 3- Branco do laranja; 4- Azul; 5- Branco do azul; 6- Laranja; 7- Branco do marrom e 8- Marrom.

Padrão 568-B --> 1- Branco do laranja; 2- Laranja; 3- Branco do verde; 4- Azul; 5- Branco do azul; 6- Verde; 7- Branco do marrom e 8- Marrom.

Alguns cuidados na hora de crimpar o cabo:

1- Após decapar o cabo, desenrole bem todos os fios para que fique mais fácil manuseá-los;
2- Organize os fios na ordem correta e corte
de maneira que todos fiquem do mesmo tamanho;
3- Segure bem firme os fios para que eles não escapem e encaixe no conector RJ-45;

4- O clipe do conector deve estar para baixo nesta hora (como mostra a figura 1);
5- Olhe pelo lado e por baixo do conector e verifique se os fios estão todos chegando até o fundo do RJ-45.

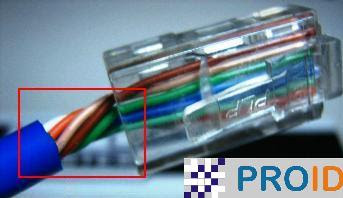

6- Antes de crimpar o cabo verifique se os fios n
ão estão para fora do conector. A capa azul do cabo deve entrar no conector (olhar figura 2 e 3).

ERRADO!

CERTO!
Pronto!
Após tomar todos esses cuidados você pode crimpar o cabo e conectá-lo.
